INTRODUCTION簡 介:
本機械主要特性:
◆ 高剛性鑄件：工作台、鞍座、立柱及機座，均採用米漢納高級鑄鐵，並經特殊退火處理，可確保機械精度長期使用之穏定。
◆ 耐磨性滑道：機座、鞍座滑道採雙“Ｖ”型設計，滑動導引性佳，不會有拖曳現象。兩者皆加貼耐磨滑片（TURCITE-B），再經精密鏟花作業，確保移動輕快與精度準確。
◆ 高剛性立柱：採用Ｈ型結構具高剛性，並採用正心上升螺桿和主軸箱温差補正設計，永保加工成品精度。
◆ 直結式主軸：採用超精密滾柱軸承，鼻端偏擺保證在3μ以內。密封式油脂潤滑保養簡易及可長期使用。
◆ 自動潤滑系統：採用電磁幫浦強制注油自動循環，提供各螺桿和各滑動面最佳潤滑效果。
◆ 精密導螺桿：昇降和前後螺桿經熱處理硬化後，再經研磨加工，確保長期使用精度不變。
Specifications技術參數:
|
型 號：
|

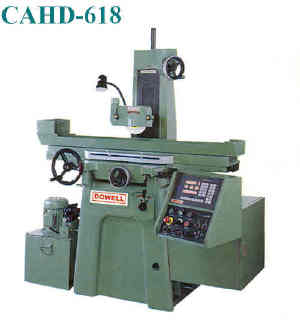

2A614 , 614CAHD
|
2A618, 618CAHD
|
2A818, 818CAHD
|
|
加工能力：
|
工作台尺寸
|
150x355mm(6x14”)
|
150x460mm(6x18”)
|
205x460mm(8x18”)
|
|
最大研磨長度
|
375mm(14.3/4”)
|
475mm(18.3/4”)
|
470mm(18.3/4”)
|
|
最大研磨寬度
|
160(6.1/3”)
|
160(6.1/3”)
|
210mm(8.1/4”)
|
|
主軸中心與工作台面距離
|
400mm(15.3/4”)
|
400mm(15.3/4”)
|
400mm(15.3/4”)
|
|
標準磁鐵尺寸
|
150x355mm(6x14”)
|
150x460mm(6x18”)
|
200x460mm(8x18”)
|
|
左右進給：
|
油壓行程
|
380mm(15”)
|
485mm(19”)
|
485mm(19”)
|
|
前後進給：
|
手動行程
|
180mm(7”)
|
180mm(7”)
|
210mm(8.1/4”)
|
|
自動行程
|
180mm(7”)
|
180mm(7”)
|
210mm(8.1/4”)
|
|
自動增量進給(無段)
|
1-10mm(1/16-1/3”)
|
1-10mm(1/16-1/3”)
|
1-10mm(1/16-1/3”)
|
|
手輪進給（每刻度）
|
0.02mm(0.0005”)
|
0.02mm(0.0005”)
|
0.02mm(0.0005”)
|
|
手輪進給（每輪）
|
5mm(1/5”)
|
5mm(1/5”)
|
5mm(0.2”)
|
|
上下進給：
|
手輪進給（每刻度）
|
0.005mm(0.0002”)
|
0.005mm(0.0002”)
|
0.005mm(0.0002”)
|
|
手輪進給（每轉）
|
1mm(0.05”)
|
1mm(0.05”)
|
1mm(0.05”)
|
|
砂 輪：
|
砂輪尺寸
(外徑x寬度x孔徑）
|
180x16x32mm
(7”x2/3”x1.1/4”)
|
180x16x32mm
(7”x2/3”x1.1/4”)
|
180x16x32mm
(7”x2/3”x1.1/4”)
|
|
主軸轉速（60C/50C）
|
3600/3000rpm
|
3600/3000rpm
|
3600/3000rpm
|
|
馬 達：
|
|
|
