型
號：
|

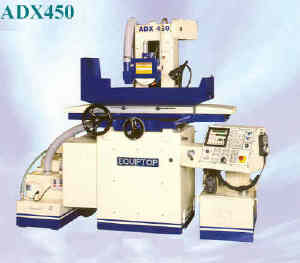

ADX450
|
ADX500
|
ADX600
|
|
加工能力：
|
工作台尺寸
|
203X460mm
(8x18”)
|
254X508mm
(10x20”)
|
300X600mm
(11.13/16x23.5/8”)
|
|
最大研磨長度
|
480mm(19”)
|
520mm(20.5”)
|
600mm(23.5/8”)
|
|
最大研磨寬度
|
228mm (9”)
|
280mm(11”)
|
300mm(11.13/16”)
|
|
主軸中心與工作台面
距離
|
460mm(18”)
|
500mm(19.5/8”)
|
585mm(23”)
|
|
標準磁盤尺寸
|
200x450mm
(8x18”)
|
250x500mm
(10x20”)
|
300x600mm
(11.13/16x23.5/8”)
|
|
工作台橫向移動：
|
最大油壓行程
|
480mm(19”)
|
580mm(22.3/4”)
|
650mm(25.9/16”)
|
|
最大手動行程
|
510mm(20”)
|
620mm(24.3/8”)
|
730mm(28.3/4”)
|
|
工作台無段變速
|
60HZ, 5-25m/min ; 50HZ, 5-20m/min
|
|
鞍座縱向移動：
|
每次自動進給量
|
1-10mm(0.04-0.4”)
|
1-13mm(0.04-0.5”)
|
1-19mm(0.04-0.75”)
|
|
自動無段變速
|
60-32mm/min (2.1/2”-13”/min)
|
|
最大自動行程
|
235mm(9.1/4”)
|
270mm(10.5/8”)
|
310mm(12.3/16”)
|
|
最大手動行程
|
250mm(9.3/4”)
|
300mm(11.3/4”)
|
340mm(13.3/8”)
|
|
手輪進給（每刻度）
|
0.02mm(0.0005”)
|
0.02mm(0.001”)
|
0.02mm(0.001”)
|
|
手輪進給（每輪）
|
5mm(0.2”)
|
5mm(0.2”)
|
5mm(0.2”)
|
|
輪頭垂直進給：
|
每次自動進給量
|
Rough Grinding:
0.001-0.050mm (1-25/10000”)
Finishing Grinding:
0.0005-0.0095mm(0.25-9.75/10000”)
|
|
寸進
|
Jogging Downfeed:0.0005mm(0.000025”)
Jogging Step
Increment: 0.001-0.050mm(1-25/10000”)
|
|
電子手輪每一刻度
|
0.001mm(0.00005”)
|
|
手輪進給（每刻度）
|
Min. Display Value:
0.001mm(1/10000”)
(No Elevating Handwheel)
|
|
手輪進給（每轉）
|
|
砂 輪：
|
砂輪尺寸
(外徑x寬度x孔徑）
|
203x12.7x31.75mm
(8”x1/2”x1.1/4”)
|
203x19x31.75mm
(8”x3/4”x1.1/4”)
|
304x31.75x
|
|
